EJERCICIO: " LA MAQUETA " por el prof. Valentín ARRIAGA para alumnos ANDAMIO 90

DIBUJAMOS LA BASE DE NUESTRA MAQUETA SOBRE UN CARTÓN GRIS SEGUN MEDIDAS ( LAS MEDIDAS EN ENTRADA SIGUIENTE EN METROS, RECUERDEN LA MAQUETA EN ESC. 1:50)

RECORTAMOS CON TRINCHETA  UTILIZANDO UN FILO NUEVO.

SOBRE LAS LINEAS VERDES MARCAMOS LEVEMENTE CON TRINCHETA, PARA REALIZAR LOS DOBLECES.

ARMAMOS LA PIEZA, PEGANDO LOS ANGULOS CON CEMENTO DE CONTACTO.

HACEMOS LO MISMO CON LA PIEZA QUE FORMARA LA CAJA ESCENICA, TAMBIEN EN CARTÓN GRIS

RECORTAMOS CON TRINCHETA.

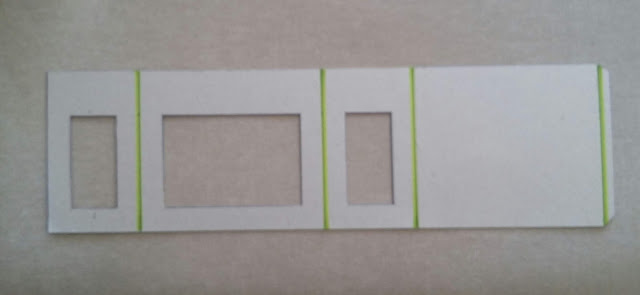

RETIRAMOS PERFORACIONES: RECTANGULO CENTRAL NUESTRA EMBOCADURA, LATERALES LOS HOMBROS.

MARCAR CON TRINCHETA POR SOBRE LA LINEA VERDE, PARA PERMITIR EL ARMADO.

MONTAMOS LA PIEZA , PERO NO PEGAMOS PRIMERAMENTE HUBICAMOS LA BASE, NUESTRO ESCENARIO

Y UNA VEZ AMBAS PIEZAS EN SU LUGAR PEGAMOS CON CEMENTO DE CONTACTO.

FOTO INFERIOR

REALIZAMOS LAS "PATAS" EN EL MISMO CARTÓN, medida de las mismas 1mt. x 5 mt. DEJANDO UNA LENGÜETA EN LA PARTE INFERIOR, LA CUAL DIVIDIMOS POR LA MITAD

DOBLAMOS LAS LENGÜETAS, MITAD HACIA ADELANTE MITAD HACIA ATRÁS. PARA LOGRAR QUE

AL PEGAR SOBRE NUESTRO ESCENARIO QUEDEN VERTICALES

VISTAS DE LA MAQUETA CON LAS PATAS

MODELO TERMINADO: COMPLETAMOS CON LA PARRILLA ( empleamos las varillas que utilizamos para el trasto)

AGREGAMOS EL TELON DE BOCA ( en cartón) PINTAMOS EL INTERIOR, EL ESCENARIO Y LAS PATAS DE NEGRO, POR FUERA QUEDA EL COLOR DEL CARTÓN.

EJERCICIO DE TEATRO para alumnos Andamio 90

 TRASTO CON ABERTURA PUERTA: BOCETO/PLANTA/AMBIENTACION

Dibujamos en el boceto el espesor del mismo en el contorno de la puerta(5mm) luego el marco de  la puerta(3mm) y por dentro la puerta según características elegidas.

Ambientamos el trasto(boceto) en este ejemplo con lajas en la parte inferior y en la superior se ven los ladrillos atreves de la falta de revoque.

Acompañamos con la planta, donde se observa el espesor del trasto (en la abertura)y la representación grafica de la puerta con su arrastre.

TRASTO CON ABERTURA VENTANA: BOCETO/PLANTA/AMBIENTACION

Observar el espesor del trasto en la ventana(5mm) el marco de la misma(3mm) y el marco de las hojas(3mm), se le agrego un contramarco de mampostería (5mm).

Ambientación: zócalo de cerámica, pared de ladrillos a la vista, moldura sobre la ventana.

Se completo la planta con la representación grafica de la ventana indicando la abertura y medida de ambas hojas y su arrastre.

PUERTA Y VENTANA: en cartón gris de 1 mm, esc. 1:10 para alumnos Andamio 90

Dibujamos sobre el cartón gris, en esc. 1:10 la puerta según medidas. Dejamos lengüetas en los laterales para su pegado en el trasto correspondiente.

Recortamos la puerta y marcamos las lengüetas para doblar con miras a pegar en el trasto.

MODELO TERMINADO

Dibujamos ventana según medidas, dejando lengüetas en sus cuatro caras, para su pegado posterior en el trasto.

Retiramos el interior de las hojas,( vidrios) podemos colocar un acetato o radiografía. Doblamos lengüetas para su pegado en el trasto correspondiente.



MODELO TERMINADO



PUERTA/VENTANA para alumnos de Andamio 90

PUERTA EN CARTON GRIS: dibujamos la puerta en  el cartón gris de 1 mm, según las medidas determinadas( 0.90 x 2.20) en escala 1:10 (1mts.= 10 cm ).

Agregamos en sus 3 caras las lengüetas de 15 mm( espesor del trasto).

Dibujamos el marco de la puerta de 5mm y a continuación la puerta con sus características de diseño.

Recortamos toda la pieza con cuter ( filo nuevo), marcamos los espesores levemente del lado de atras, para su dobles, servirán para fijar la pieza en el trasto y visualmente nos dará el espesor del mismo.

Pintar la pieza antes de pegar al trasto.

VENTANA EN CARTON GRIS: dibujamos la ventana en el cartón gris de 1mm, según medidas determinadas (1.00x1.00) en escala 1:10.

Agregamos en sus 4 caras las lengüetas de  15mm (espesor del trasto)

Dibujamos el marco de la ventana de 5 mm, y por dentro ambas hojas de la misma ( de 5 mm).

Recortamos la pieza, marcamos los espesores para su dobles,( ver puerta), retiramos el interior de cada hoja( vidrios), por detrás colocamos acetato o radiografía.

Pintamos la pieza con el color elegido antes de pegar al trasto.
